Productinformatie – Nummer 19

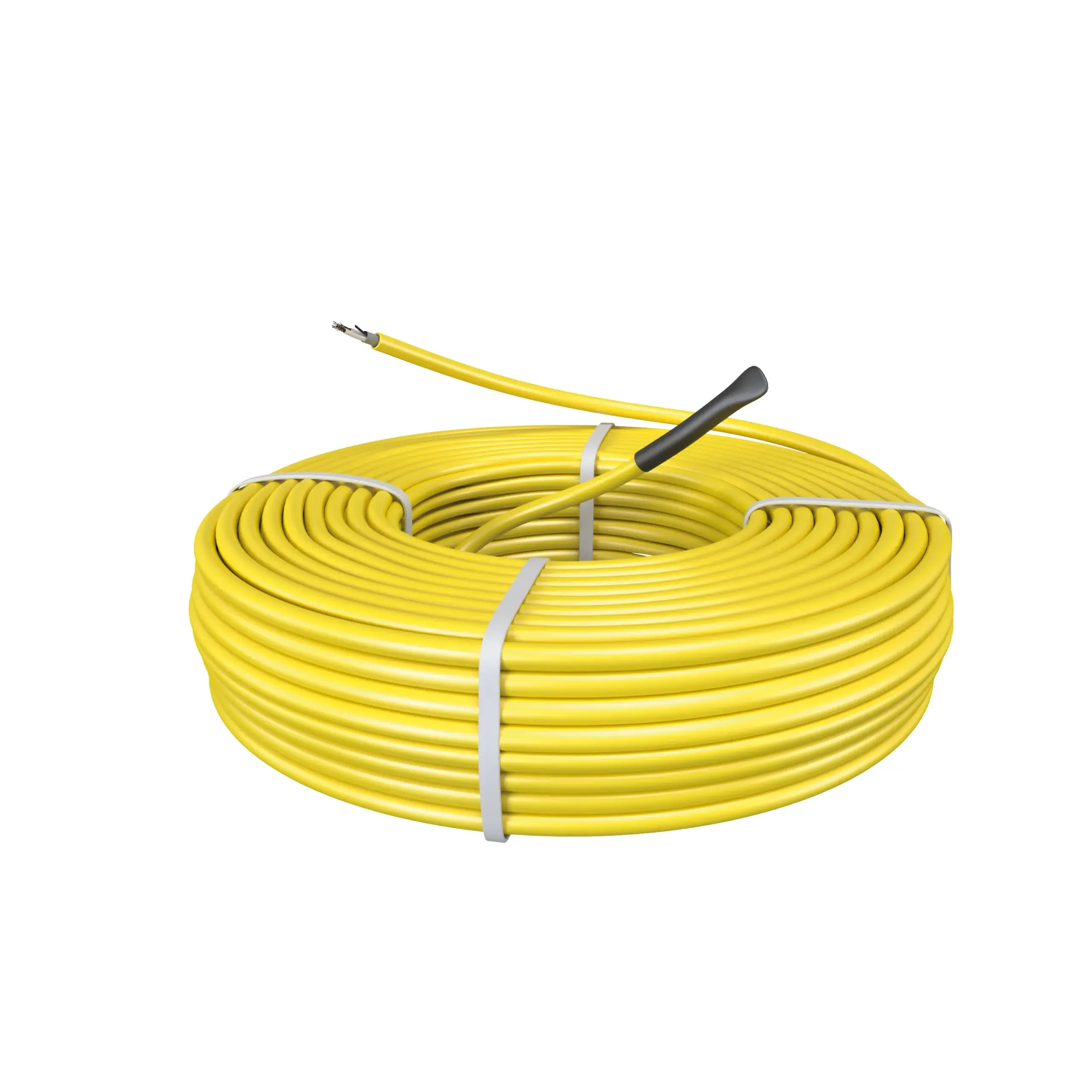

Deze elektrische verwarmingskabel (nummer 19) is ontworpen voor het
krachtig en gelijkmatig verwarmen van een vloeroppervlak tot 19,3 m². Dankzij het hoge
vermogen per vierkante meter is deze uitvoering zeer geschikt voor grotere ruimtes waar een snelle
opwarming en comfortabel warme vloer gewenst zijn, zoals ruime badkamers, woonkeukens of andere
intensief gebruikte leefruimtes.
De verwarmingskabel werkt op 230 Volt en heeft een aansluitvermogen van
2900 Watt. Met een vermogensdichtheid van 170 W/m² levert deze kabel
een krachtige en gelijkmatige warmteafgifte over het volledige oppervlak. Doordat de kabel direct
onder de vloerafwerking wordt verwerkt, is de warmte snel merkbaar en ontstaat een hoog
comfortniveau.
De totale kabellengte bedraagt 170,6 meter met een belasting van
17 Watt per meter. Hierdoor kan de kabel efficiënt in gelijkmatige lussen worden
verdeeld. De enkele koudegeleider van 2,5 meter zorgt voor een overzichtelijke
aansluiting en voldoende flexibiliteit tijdens de installatie.
Vrij vloeroppervlak bepalen
Bij het kiezen van de juiste uitvoering telt uitsluitend het
vrije, te verwarmen vloeroppervlak.
Onder vaste objecten zoals kasten, keukeneilanden, douchebakken of wastafelmeubels wordt geen
elektrische vloerverwarming aangelegd.
Voorbeeld:
In een ruimte van 25 m² met vaste objecten van in totaal 5,7 m²
blijft 19,3 m² netto verwarmbaar vloeroppervlak over.
Geschikte installatiemethoden
- Toepassing in zelfnivellerende gietmortels
- Verwerking onder tegels in flexibele tegellijm
- Installatie in mortel of stucwerk
- Plaatsing in anhydrietvloeren
Verwarmingskabel installeren
De verwarmingskabel wordt los over de vloer gelegd en gelijkmatig verdeeld om een constante,
krachtige warmteafgifte te realiseren. Dankzij de compacte afmetingen van
7 mm breed en 7 mm dik kan de kabel eenvoudig worden verwerkt
zonder dat de vloeropbouw merkbaar toeneemt.
- Bepaal en markeer het vrije vloeroppervlak
- Verdeel de kabel in gelijkmatige lussen over het oppervlak
- Vermijd scherpe bochten en voorkom beschadiging van de kabel
- Werk de kabel af in tegellijm, egalisatiemortel of mortel
Belangrijke aandachtspunten
- De verwarmingskabel mag nooit worden ingekort of doorgeknipt.
- Is de kabel iets te lang, pas dan de lusafstand voorzichtig aan.
- Controleer vóór en na installatie de weerstandswaarde
(nominaal 18 Ohm).
Specificaties
| Model | Verwarmingskabel |
|---|---|
| Aansluitspanning | 230 V |
| Aansluitvermogen | 2900 W |
| Vermogen | 170 W/m² |
| Belasting verwarmingsgeleider | 17 W/m |
| Weerstandswaarde | 18 Ohm |
| Aantal koudegeleiders | 1 |
| Lengte koudegeleider | 2500 mm |
| Oppervlakte | 19,3 m² |
| Kabellengte | 170600 mm |
| Breedte | 7 mm |
| Dikte | 7 mm |
| Fixatie warmtegeleider | Overig |
