De vloerverwarming verdeler is belangrijk voor watergedragen vloerverwarming en werkt met de aanvoer van water dat door de primaire warmtebron wordt opgewarmd. Bij 123installatiematerialen leveren we diverse soorten vloerverwarming verdelers. Er wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van b... Toon meer
De vloerverwarming verdeler is belangrijk voor watergedragen vloerverwarming en werkt met de aanvoer van water dat door de primaire warmtebron wordt opgewarmd. Bij 123installatiematerialen leveren we diverse soorten vloerverwarming verdelers. Er wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming. Welk type verdeler moet worden toegepast is afhankelijk het soort warmtebron en aanvoertemperatuur.

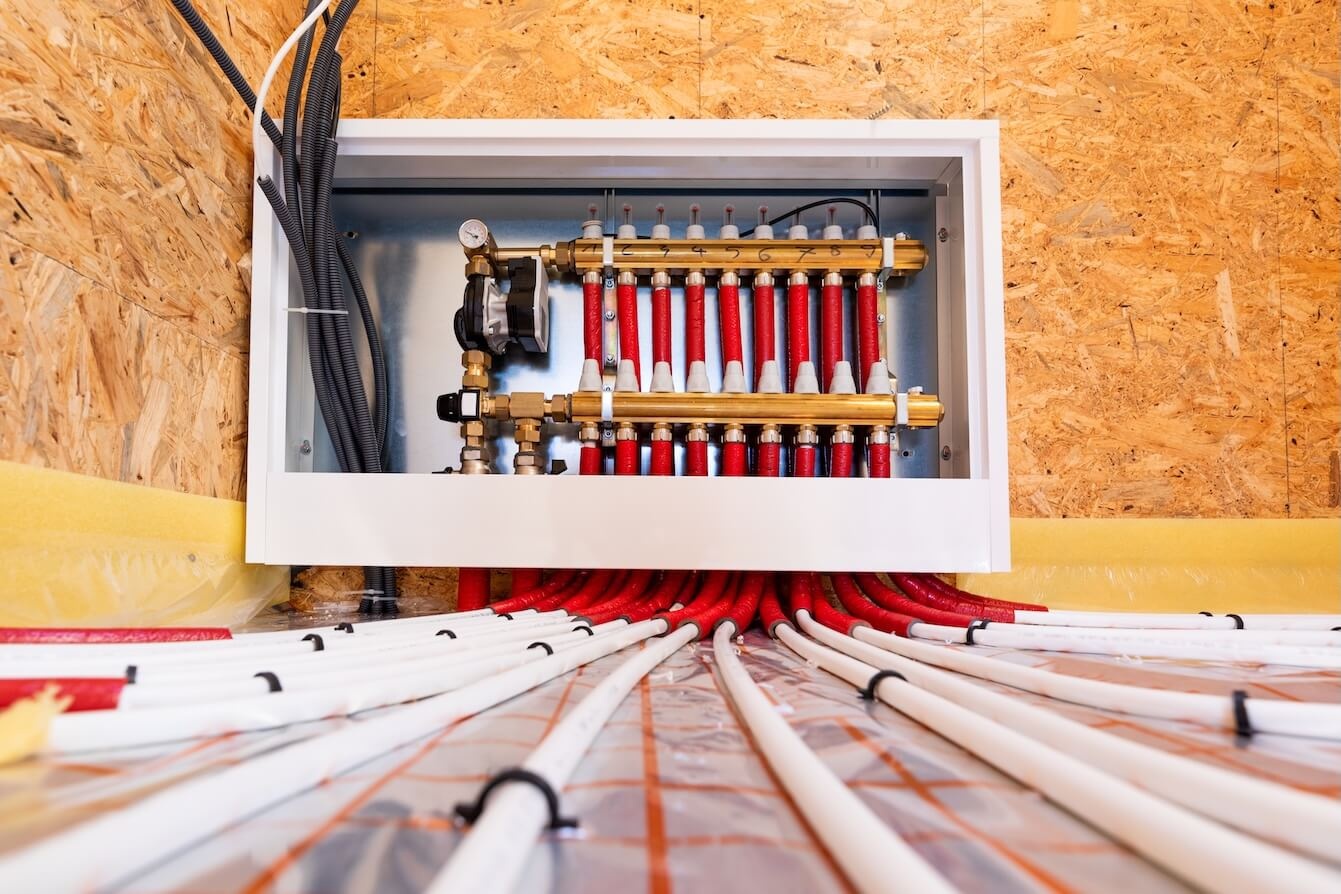

Een vloerverwarming verdeler is het hart van het vloerverwarmingssysteem. Het is een apparaat dat de warme waterstroom die wordt geleverd door de CV-ketel of warmtepomp verdeelt over de verschillende circuits van de vloerverwarming. De vloerverwarming verdeler zorgt ervoor dat het warme water wordt verdeeld over de vloerverwarmingsbuizen. Op die manier wordt de warmte verspreid over de oppervlakte van de vloer. Er zijn twee soorten vloerverwarming verdelers, waaronder een open en gesloten vloerverwarming verdeler.
De warme waterstroom die vanaf de CV-ketel via de vloerverwarmingsbuizen van de vloer naar de vloerverwarming verdeler stroomt, wordt verdeeld over de verschillende circuits van de vloerverwarming. Dit gebeurt via het verdeelblok van de verdeler. Ieder circuit heeft zijn eigen regelklep waardoor de hoeveelheid water naar behoeften kan worden aangepast. De thermostatische kranen die zich bij de uitlaat van elke circuit bevinden, regelen de afvoer van het water dat terug naar de verdeler stroomt. Dit zorgt voor een volledige controle over de temperatuur in elke aparte kamer.
Een open vloerverwarming verdeler is een ingebouwde pomp die ervoor zorgt dat het warme water vanuit de warmtebron door het buizensysteem wordt gepompt. Een open vloerverwarming verdeler kan op 2 tot 12 groepen worden aangesloten. Wanneer de temperatuur van het water te laag wordt, dan wordt hier een cv-installatie aan gekoppeld om warm water te genereren. Met een MAGNUM vloerverwarming thermostaat kan dit automatisch worden geregeld. Dit zorgt ervoor dat u altijd een optimale temperatuur heeft in de vloer.
Een gesloten verdeler kan geen koud of warm water met elkaar mengen omdat er geen ingebouwde pomp is. Aangezien het bij een gesloten verdeler niet mogelijk is om warm of koud water te mengen wordt er gebruik gemaakt van een warmtepomp. Deze warmtepomp zorgt ervoor dat het water in de vloerverwarmingsbuizen efficiënt kan worden verwarmt. Het voordeel van deze combinatie is dat het u veel energiekosten kan schelen.
U dient aan een aantal voorwaarden te voldoen wanneer uw woning voorzien is van stadsverwarming. Verdelers, leidingen, kranen en radiatoren niet geschikt evenals reguliere verdelers voor een cv-ketel. Het is van belang dat meters en aansluitingen eenvoudig bereikbaar blijven. Om die reden kan de vloerverwarming verdeler niet worden geplaatst in de meterkast. Voor meerdere informatie over de vloerwarming verdeler bij stadverwarming, adviseren wij uw energieleverancier te raadplegen.
Een van de grootste voordelen van vloerverwarming verdeler is de zeer nauwkeurige controle over de temperatuur. Hierdoor kan de temperatuur op elk moment worden aangepast, afhankelijk van de behoeften, wat leidt tot een vermindering van energieverspilling. Een vloerverwarming verdeler is dé perfecte oplossing voor een verwarmingssysteem. Dit apparaat helpt de efficiëntie en effectiviteit van uw vloerverwarmingssysteem te verhogen, zodat u kunt besparen op energiekosten. Dit apparaat helpt ook om het verwarmde water gelijkmatig te verdelen, zodat u kunt genieten van een consistente warmte in uw huis of bedrijf.
De installatie van een vloerverwarming verdeler kan complex zijn en is iets wat idealiter wordt uitgevoerd door een professionele installateur. Voor de enthousiaste doe-het-zelver is het met de juiste kennis en gereedschappen ook een haalbare taak. Zorg er bij installatie voor dat alle aansluitingen correct en lekvrij zijn, en dat de verdeler toegankelijk blijft voor onderhoud.
Regelmatig onderhoud is nodig om ervoor te zorgen dat het systeem goed blijft functioneren. Dit omvat het controleren van de druk, het ontluchten van de leidingen en het schoonhouden van de verdeler. Bij problemen met de verdeler is het aan te raden om een gecertificeerd vakpersoon te raadplegen.
Een vloerverwarming verdeler is essentieel in elk vloerverwarmingssysteem dat functioneert door middel van warm water. Het verdeelt het warme water van de CV-ketel of warmtepomp naar de verschillende circuits van de vloerverwarming. Het onderscheid tussen de verdeler met een vaste stroom en een variabele stroom is belangrijk omdat het bepaalt hoe de warmte over de verschillende circuits wordt verdeeld. Door de opwindende mogelijkheden van een nauwkeurige controle over de temperatuur en de mogelijkheid om verschillende circuits afzonderlijk te bedienen, is het gebruik van een vloerverwarming verdeler de meest efficiënte manier om je huis te verwarmen.
Bonus tip: Naast het gebruik van een vloerverwarming verdeler in een vloerverwarmingssysteem, kan deze ook worden gebruikt in radiatorverwarmingssystemen om warm water naar individuele radiatoren te verdelen en te regelen. Dit kan de efficiëntie en het comfort van het totale verwarmingssysteem verbeteren. Het is echter belangrijk om een vakman te raadplegen alvorens dit type systeem toe te passen.
Mengverdelers met een circulatiepomp worden toegepast wanneer vloerverwarming wordt aangesloten op een CV-systeem met een hoge aanvoertemperatuur. In de meeste gevallen geldt dit voor woningen en gebouwen waar naast vloerverwarming ook met standaard radiatoren wordt verwarmd.
Het warme aanvoerwater vanuit de warmtebron loopt in dit geval via een thermostatische afsluiter de verdeler in en wordt met het afgekoelde retourwater van het systeem gemengd. Vervolgens stroomt dit gemengde water op de juiste temperatuur door de verwarmingsbuizen in de vloer. Deze temperatuur wordt ingesteld met een thermostaatknop in de aanvoer van de verdeler en is af te lezen op een thermometer. Bij 123installatiematerialen leveren we diverse soorten vloerverwarming verdelers waaronder:
We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 30 °C en 65 °C ligt. Hierbij wordt nog wel onderscheid gemaakt tussen open systemen (zonder pomp) met een maximale aanvoertemperatuur van 45 °C en LTV-systemen (met pomp) voor aanvoertemperaturen tussen de 40 °C en 65 °C.
Om een verdeler aan te sluiten heeft u verschillende soorten gereedschap nodig. Om de hoogte van de verdeler te bepalen gebruikt u een meetlint of rolmaat. Wij adviseren om een ruimte van 40cm tussen de grond en verdeler te houden. Dan blijft er voldoende ruimte over om de vloerverwarmingsbuizen aan te sluiten. Vervolgens plaatst u de verdeler met gebruik van een waterpas tegen de muur. Zorg er hierbij voor dat de aanvoer en retour boven hangen. Teken de boormaten af een haal de verdeler weer weg om de gaten in de muur te boren. Stop vervolgens de juiste pluggen in de gaten van muur. Nu kunt u de verdeler aan de muur bevestigen met een ringsleutel.
Wanneer de verdeler op zijn plek hangt kunt u de vloerverwarmingsbuizen gaan bevestigen met een buiskniptang, adapterkoppelingen en een steeksleutel. Knip de vloerverwarmingsbuis af met de buiskniptang en plaats vervolgens de wartel en dan de knelring en tule hierop. Nu kunt u de buizen rechtop aandraaien op de verdeler. Draai de adapterkoppeling vervolgens vast met de steeksleutel. Als laatste stap plaats u de thermostaatknop de het aanvoer voetventiel.
Hierbij is de temperatuur van het aangevoerde water vanuit de CV-ketel of primaire warmtebron té hoog om direct in de vloerverwarmingsbuizen te laten stromen. In dit geval wordt gebruik gemaakt van een mengcollector die is uitgerust met een circulatiepomp.
Deze collector mengt via een thermostaatventiel het retourwater van het vloerverwarmingssysteem met het warme aanvoerwater van de ketel tot de juiste ingestelde temperatuur en laat het water vervolgens door de buizen in de vloer lopen.
HT-mengverdelers | ||||||
| Geschikte warmtebron | Specificaties | |||||
| HT CV-ketel (> 65 °C) | : | Ja | Afsluiter in aanvoer | : | Ja | |
| LT CV-ketel (45 °C ~ 55 °C) | : | Nee | Thermostaatknop op aanvoer | : | Ja | |
| LT CV-ketel (< 45 °C) | : | Nee | Circulatiepomp | : | Ja | |
| Pelletkachel | : | Nee | Flowmeter | : | Nee | |
| Zonneboiler (met buffervat) | : | Nee | Thermometer | : | Ja | |
| Hybride warmtepomp | : | Nee | Manometer | : | Nee | |
| Warmtepomp | : | Nee | Ontluchter | : | Ja | |
| Stad- / blokverwarming | : | Nee | Afsluiter in retour | : | Ja | |
| RTL-ventiel in retour | : | Nee | ||||
| LTV-inregelventiel | : | Nee | ||||
| Keerklep tussen retour en aanvoer | : | Nee | ||||
(aanvoertemperatuur van 65 °C of meer)
Bij laagtemperatuur-systemen ligt de aanvoertemperatuur vanuit de primaire warmtebron tussen de 30 °C en 65 °C. Hierbij wordt er onderscheid gemaakt tussen een open LT-systemen tot maximaal 45 °C aanvoer en een LTV-systemen tot maximaal 65 °C aanvoer.
Bij LTV-systemen is de aanvoertemperatuur vaak té hoog om direct de vloer in te laten, maar té laag om gebruik te maken van een standaard mengverdeler. Een LTV-verdeler is daarom voorzien van een inregelventiel. Hierdoor is deze verdeler geschikt is voor laagtemperatuurverwarmings-bronnen als CV-ketels met aanvoertemperaturen vanaf 40°C, maar ook voor HR-ketels met een modulerende brander en systemen die gebruik maken van een buffervat.
| Geschikte warmtebron | Specificaties | |||||
| HT CV-ketel (> 65 °C) | : | Ja | Afsluiter in aanvoer | : | Ja | |
| LT CV-ketel (45 °C ~ 55 °C) | : | Ja | Thermostaatknop op aanvoer | : | Ja | |
| LT CV-ketel (< 45 °C) | : | Ja | Circulatiepomp | : | Ja | |
| Pelletkachel | : | Ja | Flowmeter | : | Nee | |
| Zonneboiler (met buffervat) | : | Ja | Thermometer | : | Ja | |
| Hybride warmtepomp | : | Ja | Manometer | : | Nee | |
| Warmtepomp | : | Nee | Ontluchter | : | Ja | |
| Stad- / blokverwarming | : | Nee | Afsluiter in retour | : | Ja | |
| RTL-ventiel in retour | : | Nee | ||||
| LTV-inregelventiel | : | Ja | ||||
Bij open LT-systemen heeft het aangevoerde water vanuit de warmtebron al de juiste temperatuur voor vloerverwarming. In veel gevallen wordt er bij dit soort systemen gebruik gemaakt van een warmtepomp of andere warmtebron waarbij de aanvoertemperatuur maximaal 45 graden is.
Om drukverlies te voorkomen zijn dit soort verdelers uitgerust met een primaire aansluiting van 1.
| Geschikte warmtebron | Specificaties | |||||
| HT CV-ketel (> 65 °C) | : | Nee | Afsluiter in aanvoer | : | Ja | |
| LT CV-ketel (45 °C ~ 55 °C) | : | Nee | Thermostaatknop op aanvoer | : | Nee | |
| LT CV-ketel (< 45 °C) | : | Ja | Circulatiepomp | : | Nee | |
| Pelletkachel | : | Nee | Flowmeter | : | Ja | |
| Zonneboiler (met buffervat) | : | Nee | Thermometer | : | Nee | |
| Hybride warmtepomp | : | Ja | Manometer | : | Ja | |
| Warmtepomp | : | Ja | Ontluchter | : | Ja | |
| Stad- / blokverwarming | : | Nee | Afsluiter in retour | : | Ja | |
| RTL-ventiel in retour | : | Nee | ||||
| LTV-inregelventiel | : | Nee | ||||
De vloerverwarmingverdeler speelt een essentiële rol in het vloerverwarmingssysteem. Het is het centrale punt waar hete water uit de ketel wordt verdeeld over de verschillende vloerverwarmingscircuits. Een verkeerde plaatsing kan namelijk leiden tot inefficiëntie, warmteverlies en ongelijkmatige verwarming van de ruimtes.
Een vloerverwarming verdeler kan op verschillende plaatsen in huis worden gemonteerd. De meest voorkomende locatie is de kelder of de technische ruimte waar de ketel staat opgesteld. het is daarnaast ook mogelijk om de verdeler in de badkamer, keuken of bijkeuken te monteren. Hier zijn enkele van de meest voorkomende plaatsen om de verdeler te installeren:
Het is belangrijk om rekening te houden met verschillende factoren bij het kiezen van de juiste locatie voor de verdeler voor vloerverwarming. Overweeg bijvoorbeeld het soort vloer, de locatie van de ketel en toekomstige veranderingen van de ruimte. Laat je altijd informeren door een ervaren installateur.
De verdeler voor vloerverwarming is cruciaal voor een efficiënte verwarming en moet op de juiste manier worden geïnstalleerd. De meest geschikte plaats hangt af van verschillende factoren. Het is belangrijk om een ervaren installateur in te schakelen om de verdeler op de juiste locatie te plaatsen. Onthoud dat de verdeler het hart vormt van de vloerverwarming en zorgt voor een aangename en gelijkmatige warmteverdeling in huis.
Bij het kiezen van een vloerverwarmingverder zijn er veel factoren om te overwegen. Het zorgt voor een efficiënte en evenwichtige verdeling van het water, wat bijdraagt aan een optimale temperatuurregeling van uw vloerverwarmingssysteem. Daarnaast kan het bijdragen aan energiebesparing en de levensduur van uw verwarmingssysteem verlengen. De belangrijkste factoren zijn dus de kosten, efficiëntie en levensduur. Andere factoren zoals plafondhoogte kunnen ook belangrijk zijn bij het maken van uw beslissing.
De prijs van een vloerverwarmingverdeler hangt af van verschillende factoren. In de meeste gevallen wordt de prijs bepaald door het type systeem dat gebruikt wordt, het materiaal waarvan de verdeler gemaakt is, en het merk dat gebruikt wordt. Bovendien zal er rekening mee gehouden moet worden met eventuele installatiekosten die in rekening gebracht kunnen worden.
Voor het installeren van een vloerverwarmingverdeler is het belangrijk om u goed voor te bereiden. Verzamel alle benodigde materialen en gereedschap. Zorg er vervolgens voor dat alle leidingen juist worden aangesloten. Om de installatie netjes af te ronden is het van belang dat u alles goed afdicht met tape.
Ja, het is mogelijk om radiatoren aan te sluiten op een vloerverwarming verdeler. Dit wordt in veel gevallen gedaan om een hybride verwarmingssysteem te creëren, waarbij zowel vloerverwarming als radiatoren worden gebruikt. De vloerverwarming verdeler regelt de temperatuur en flow van het water dat naar zowel de vloerverwarming als de radiatoren gaat. Hierdoor kunnen beiden systemen onafhankelijk van elkaar worden bediend.
Bij een vloerverwarming verdeler zijn verschillende componenten nodig, zoals vloerverwarmingsbuizen, een vloerverwarming thermostaat, een groepenverdeler, isolatiematerialen, een pomp en diverse koppelingen, afsluiters en regelkleppen.
Bij een vloerverwarming verdeler wordt de flow en temperatuur van het water geregeld met behulp van regelafsluiters en thermostatische mengventielen.
Op zoek naar een vloerverwarmingverdeler voor uw elektrisch vloerverwarmingssysteem? 123installatiematerialen heeft jaren ervaring op het gebied van vloerverwarming. Als leverancier staat de klant centraal en leveren wij advies op maat. Daarnaast bieden wij uitstekende service en garantie voor kwalitatieve elektrische vloerverwarmingssystemen. Wilt u liever alle benodigde materialen in één keer in huis halen? Kijk dan naar een vloerverwarmingset. Met een vloerverwarmingset zorgt u ervoor dat u de benodigde materialen in huis kan halen.
