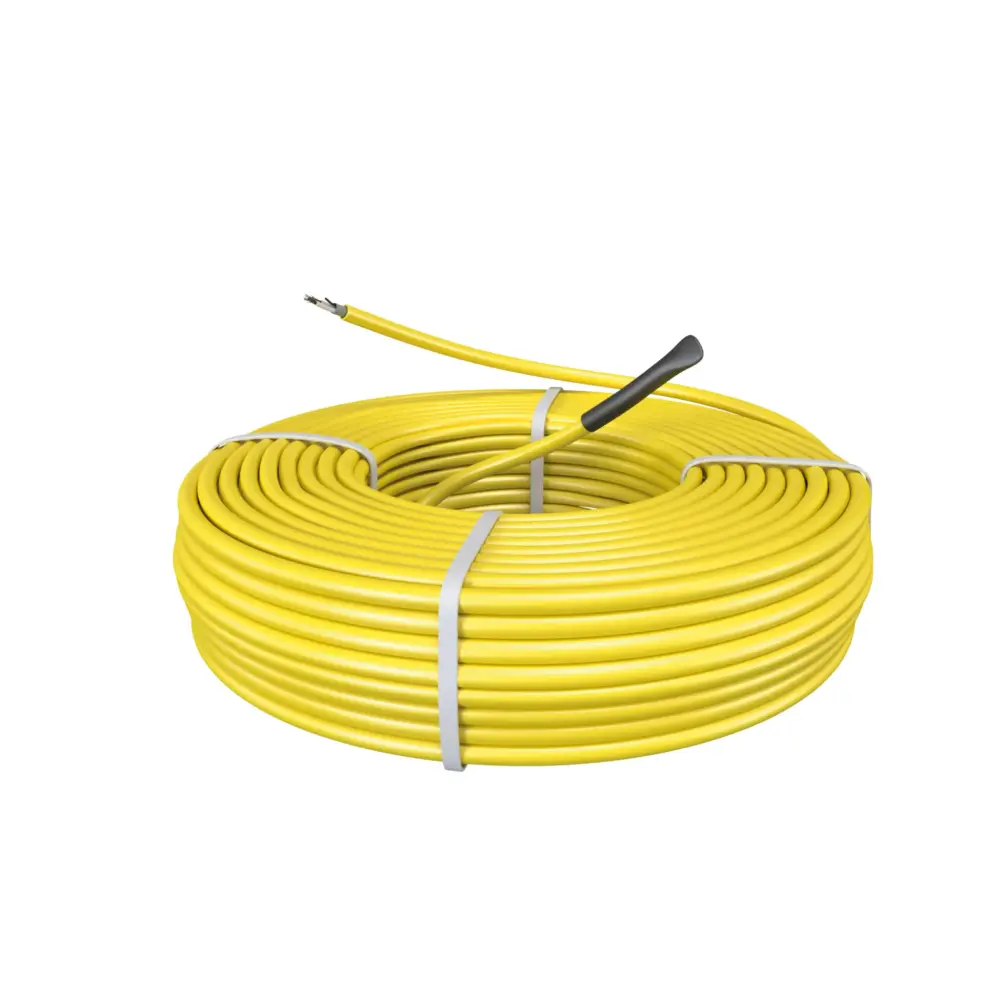

De MAGNUM Cable voor elektrische vloervloerverwarming is speciaal ontwikkeld voor installatie in nieuw aan te brengen dekvloeren. U heeft meer vrijheid om een vloerverwarmingssysteem met meer vermogen of juist minder vermogen te installeren omdat de onderlinge kabelafstand het vermogen per vierkante meter vloeroppervlak bepaalt. Zo kunt u kiezen voor meer vermogen met een snellere reactie en hogere vloertemperaturen of juiste voor minder vermogen met constante comforttemperaturen. De installatie is zeer eenvoudig omdat de kabel vervormbaar is. Deze kan door middel van Alu-tape worden bevestigd op MAGNUM Isorol en zwaluwstaartplaten of met tiewraps op betonnet.
Om de lengte van de kabel te bepalen gaat u uit van het vermogen dat u uit de vloer wilt halen. In de meeste gevallen is dit bij hoofdverwarming circa 150 Watt per vierkante meter. Deel het aantal vierkante meters te verwarmen vloeroppervlak door het totale vermogen van de set. De uitkomst hiervan vermenigvuldigt u met 17. De eerste twee cijfers achter de komma geven de kabelafstand aan in centimeters.
500 Watt kabel voor 3 m² ;
( 3 : 500 ) x 17 = 0,102.
De lussen van de verwarmingskabel worden in dit geval 10 cm van elkaar gelegd en het systeem zal
een vermogen hebben van 166 W/m².
1000 Watt kabel voor 9 m²;
( 9 : 1000 ) x 17 = 0,153
De lussen van de verwarmingskabel worden in dit geval 15 cm van elkaar gelegd en het systeem zal
een vermogen hebben van 111 W/m².
De MAGNUM cables zijn verkrijgbaar in totaalvermogens van 300 tot 3.300 Watt. Dit is voldoende voor oppervlaktes tussen 2 m² en 30 m². Verder is er maar aan één zijde een voedingskabel nodig omdat de verwarmingskabel aan het einde is doorverbonden. Deze doorverbinding is onzichtbaar verwerkt in elke MAGNUM kabel. Dit zorgt ervoor dat er geen retour naar de thermostaat gelegd hoeft te worden.
Bij de MAGNUM Cable wordt er een Remote Control thermostaat bijgeleverd. Hiermee kunt u de temperatuur en inschakeltijd per ruimte instellen.
Vanaf de standaard elektra-inbouwdoos freest u een sleuf voor de voedingskabel en vloer-sensor die tot circa 40 cm vanuit de muur in de nieuw te storten vloer wordt verwerkt. Voor de voedingskabel voorziet u een standaard PVC-elektrabuis en de sensor van de thermostaat dient in de meegeleverde flexibele buis in het midden van een kabellus van de verwarmingskabel te worden gelegd.
Frees vanaf de standaard elektra-inbouwdoos een sleuf voor de voedingskabel en vloer-sensor die tot ongeveer 40 cm vanuit de muur in de nieuwe te storten vloer wordt verwerkt. Zorg ervoor dat u de voedingskabel voorziet van een standaard PVC-elektrabuis. Daarnaast dient de sensor van de thermostaat in de meegeleverde flexibele buis in het midden van een kabellus van de verwarmingskabel te worden gelegd.
Vervolgens plaatst u de verwarmingskabel op de plekken waar u de vloer verwarmd wilt hebben. Er zijn hiervoor verschillende opties:

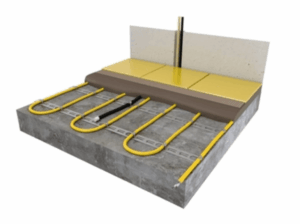

De kabel wordt in dit geval op de gewenste kabelafstand met tape bevestigd op een dunne EPS-isolatielaag die is voorzien van een gemetalliseerde PET-film.

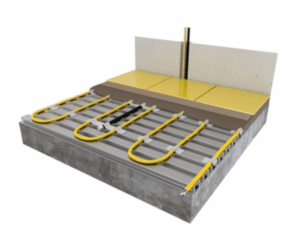

Hierbij wordt de kabel op de gewenste kabelafstand met behulp van MAGNUM-Spacerstrips op de constructievloer gemonteerd.

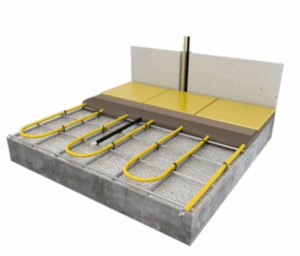

De kabel wordt hierbij met behulp van kabelbinders op krimpnetten met een maaswijdte van 10 cm of 15 cm vastgezet.
Onder de netten kunt u eerst, indien gewenst, MAGNUM-Isorol leggen.
Bij deze optie wordt de kabel, op de gewenste kabelafstand, met tape bevestigd op zwaluwstaartprofielen.
